DELTA SIGMA

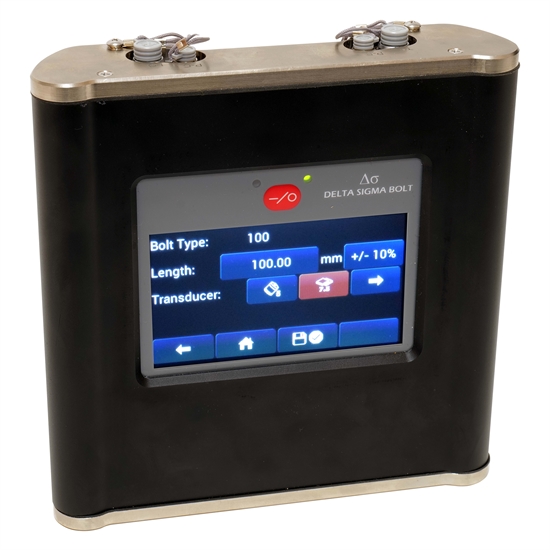

Delta Sigma 螺栓張力測量系統: 該系統采用類聲納原理進行螺栓張力的超聲波測量：在緊固件一端發射聲波脈沖,精準測算回波往返時間（TOF）；輸入材料常數后,系統將 TOF 轉換為緊固件聲學長度并建立基準線。螺栓擰緊后 TOF 數值增加,系統會結合材料常數消除應力、溫度對聲速的影響,實現精準的伸長量或負荷測量。; 系統依托自動化流程與先進硬件、數字信號處理技術,大幅降低對操作人員解讀能力的依賴。測量數據可存儲于內部存儲器,配套軟件支持將數據傳輸至計算機備份、生成項目報告,或轉換為 Excel 格式供深度分析；同時輸出模擬信號,可自動關停扭矩 / 張力工具,適配各類嚴苛應用場景。系統支持 0–10 伏電壓輸出以匹配螺栓伸長量,電壓輸入可適配任意記錄設備。; 標配磁性傳感器適配鐵質材料,該傳感器由環繞壓電換能器的稀土磁體構成。

功能介紹

 該系統采用類聲納的超聲波測量原理,向緊固件一端發射聲波脈沖,通過精準測算回波往返時間（TOF）實現螺栓張力檢測。

 輸入材料常數后,系統將 TOF 轉換為緊固件聲學長度并建立基準線；螺栓擰緊后,結合材料常數消除應力、溫度對聲速的影響,輸出精確的伸長量或負荷數據。

 依托自動化流程與先進硬件、數字信號處理技術,大幅降低對操作人員的解讀需求,保障測量效率與一致性。

 測量數據可存儲于內部存儲器,配套軟件支持傳輸至計算機備份、生成報告及轉換為 Excel 格式分析；模擬信號輸出可自動關停扭矩 / 張力工具,適配嚴苛場景。

 系統設定支持 0 至 10 伏電壓輸出以匹配螺栓伸長量,電壓輸入可兼容任意記錄設備,滿足多樣化數據采集需求。

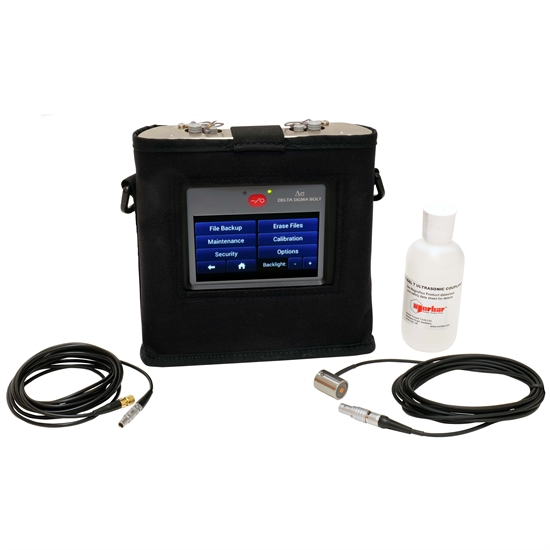

 標配磁性傳感器,由環繞壓電換能器的稀土磁體構成,適用于鐵質材料的螺栓張力測量。
