閥門檢測及執行器

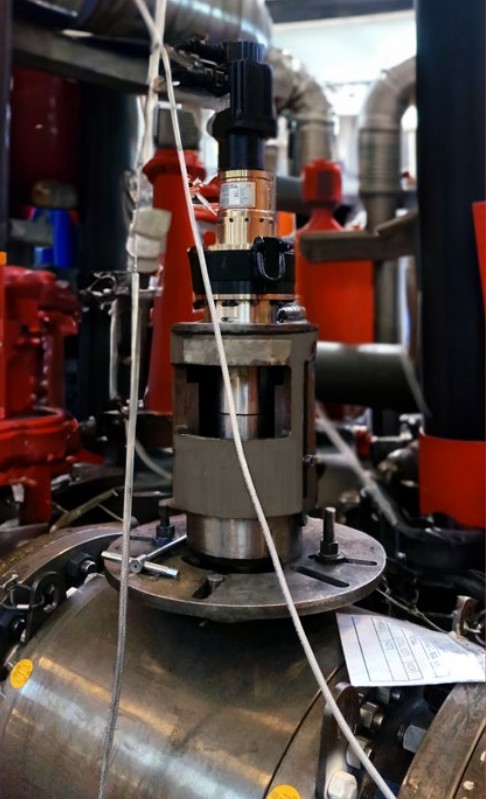

閥門與執行器檢測系統: 本系統典型應用覆蓋各類閥門及執行器的性能檢測：針對球閥,可實現 0-90°/90-0° 循環旋轉測試,并同步記錄全程扭矩與角度數據；針對門閥、閘閥,可完成啟閉全過程檢測,精準采集扭矩、角度及轉數數據。檢測過程需滿足測試室遠程操控要求,檢測閥在測試室內加壓運行,保障操作安全。系統可通過 ETO 開展執行器性能測試,依托諾霸 ETO 部門成熟的硬件設備,創新研發出旋轉閥執行器的高效檢測評估方案。該方案支持正向、反向逐步加載,可覆蓋 50–300 kN?m 量程的旋轉執行器檢測；終端客戶能在全參數掃描中映射執行器的扭矩、角度位置等核心性能指標,并在選定設備量程內鎖定用戶設定的加載數值。所有檢測數據均以 CSV 格式存儲,便于后續查閱、分析與報告生成。

功能介紹

CSV 格式數據導出，20 組目標靈活設定，客制化報告生成，RS232 實時數據傳輸，兼容舊設備升級，網絡功能可選拓展，雙驅動模式適配

 配備 10 英寸觸摸屏 HMI 與 PLC,集成于涂漆鋼質外殼內,適配室內及車間工位使用場景。

 選配 AC 伺服驅動時,可實現蝶閥角度的精準鎖定,保障檢測位置的穩定性。

 配備壓力、溫度及相鄰傳感器的專用輸入端口,支持多參數協同檢測。

 具備傳感器自動識別功能,連接后無需手動配置,提升檢測準備效率。

 支持正反轉循環檢測,可按客戶設定轉數運行,最大循環次數可達 32,000 次。

 配備急停按鈕及扭矩超載限制功能,有效規避設備過載及操作風險。

 基礎扭矩檢測范圍為 100–300,000 N?m,應用中可拓展至 500,000 N?m,適配大扭矩閥門檢測。

 環狀扭矩及角度傳感器可兼容氣動、AC 伺服兩種驅動工具類型,保障檢測精度一致性。
